Ручные пожарные стволы (далее стволы) РС-50А предназначены для крепления на конце пожарной рукавной линии и служат для формирования и направления сплошной струи воды на очаг пожара.
Применяются для комплектации внутренних пожарных кранов (ПК) в жилых, общественных, административных, промышленных зданиях и сооружениях, а также пожарных мотопомп и других средств противопожарной защиты.
Стволы могут применяться в районах с умеренным, тропическим климатом, категория размещения 1 по ГОСТ 15150-69.
Технические характеристики
Основные технические характеристики приведены в табл. 1.
Таблица 1
| Наименование параметров | Значение |
| 1. Рабочее давление перед стволом, МПа (кгс/см²), не более | 0,4-0,6 (4,0-6,0) |
| 2. Расход воды, л·с-1, не менее*: | 3,6 |
| 3. Дальность компактной водяной струи (максимальная по крайним каплям), м., не менее*: | 32 |
| 4. Габаритные размеры, мм, не более: | |
| — длина (L); | 250±3 |
| — диаметр (Д), мм | 98,0±3,0 |
| — диаметр выходного цилиндрического отверстия (d), мм | 13 (16) |
| 5. Масса, кг, не более | 0,5 |
Устройство и принцип работы

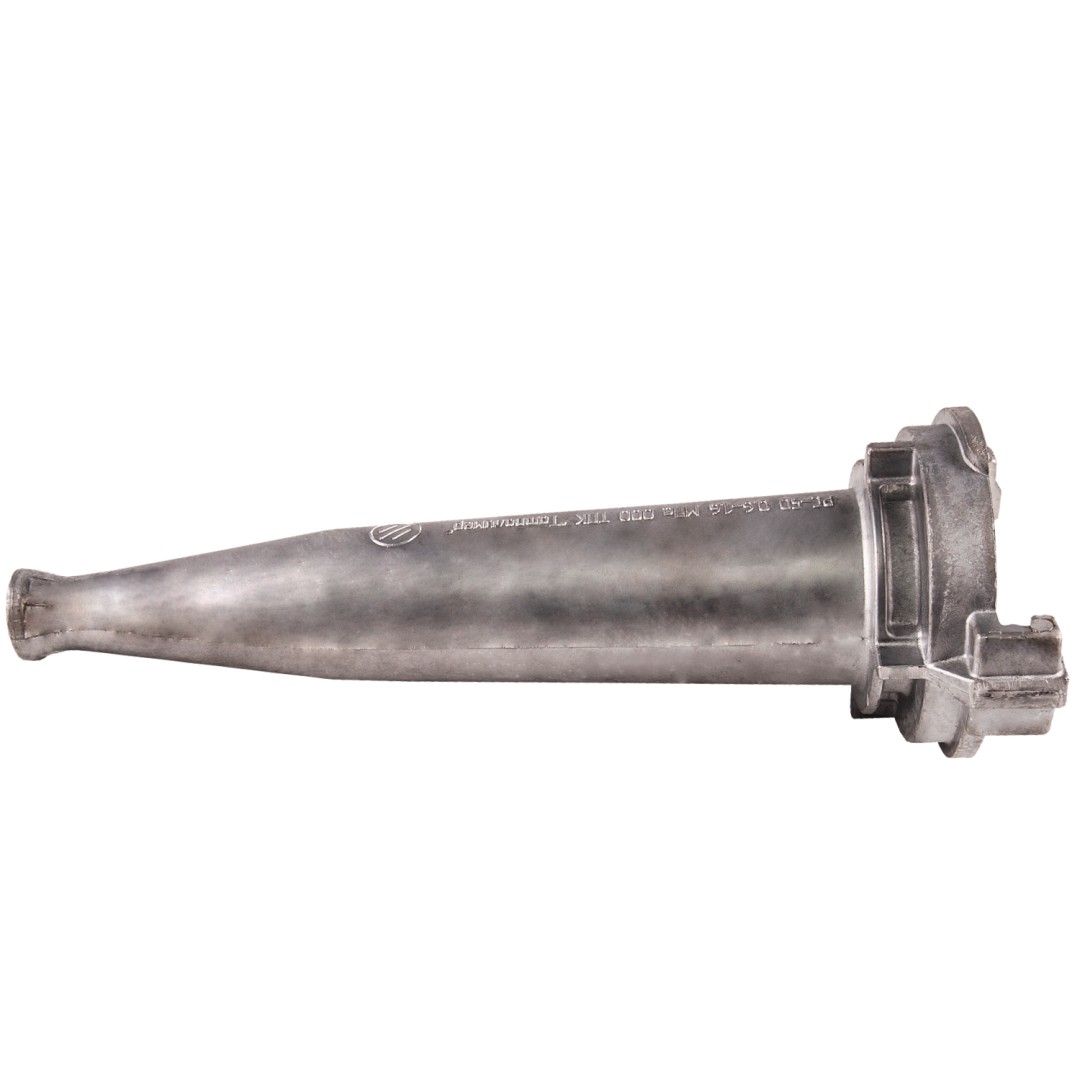

Ствол РС-50 представляет собой отливку из алюминиевого сплава (см. Рис. 1). Один конец корпуса имеет насадку с резьбой, предназначенную для навертывания соединительной пожарной муфтовой головки, которая соединяет ствол с пожарным напорным рукавом, а другой конец корпуса цилиндрической частью образует насадок, через который выбрасывается струя воды.
Рис. 1. Конструкция ручного пожарного ствола РС-50А.
Указание мер безопасности
Не допускается эксплуатация стволов при рабочем давлении выше максимально указанного.
Запрещается применять стволы вблизи открытых линий электропередач, расположенных в радиусе действия струи.
К моменту пуска воды ствол должен надежно удерживаться работающим ствольщиком.
При испытаниях ствола гидравлическим давлением 0,9-1,0 МПа (9-10 кгс/см2) необходимо полностью стравливать воздух из внутренней полости до начала повышения давления.
При испытаниях ствола с целью определения расхода воды, дальности струи и ее качества необходимо надежно закреплять его в захвате стенда до пуска воды в рукавную линию. Во время испытаний передний торец ствола должен быть направлен в сторону, где исключается нахождение людей.
Техническое обслуживание
После окончания работы промыть ствол чистой водой.
Хранить на складе в условиях, исключающих воздействие атмосферных осадков и прямых солнечных лучей. Перед кратковременным или длительным хранением выходные цилиндрические отверстия стволов должны подвергаться противокоррозионной защите консервационным маслом К-17 ГОСТ 10877-76. Варианты защиты ВЗ-1 ГОСТ 9.014-78. Срок защиты изделия – до 1 года. При вводе ствола в эксплуатацию после хранения расконсервация не производится.
Стволы упаковываются в тару, обеспечивающую защиту изделий при хранении и транспортировании. По согласованию с потребителем, поставка стволов может осуществляться без упаковки в тару, при транспортировании их в универсальных контейнерах и кузовах автомобильного транспорта, с предохранением изделий от механических повреждений.
